solidworks制作爆炸图可以通过solidworks软件中的“爆炸图”命令来执行相应操作，通过生成爆炸图可以直观地了解到装配体的构成和装配的流程。
打开solidworks软件
(资料图)

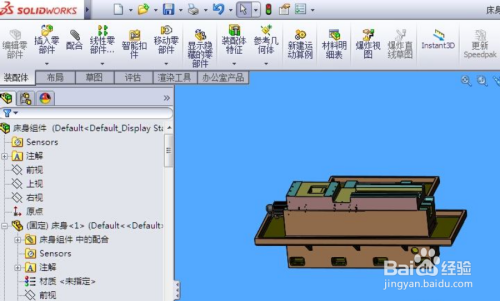

双击打开solidworks软件，用solidworks打开要插入的装配图，在装配体中点击装配视图按钮;
选择零部件
选中要移动的零部件，会在零部件上出现三重轴坐标，通过点击任意一个坐标轴来拖到零部件，坐标轴显示亮色就表示可以拖动；
定义移动距离
拖动过程中，可以显示零部件的距离，可以通过输入移动距离的大小尺寸进行修改；
修改零部件参数
按照上述的方法可以依次对零部件进行修改，在爆炸参数中会显示依次拖动的步骤，通过编辑可以对步骤进行修改；
完成修改
点击应用，完成按钮对爆炸进行修改完成；
解除爆炸

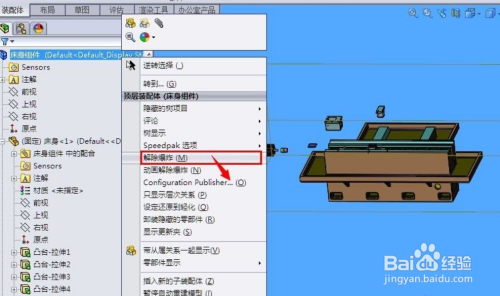

在右边的设计树中床身组件点击右键，选择解除爆炸；
复原装配体
爆炸解除后，可恢复到装配体原样；
动画制作

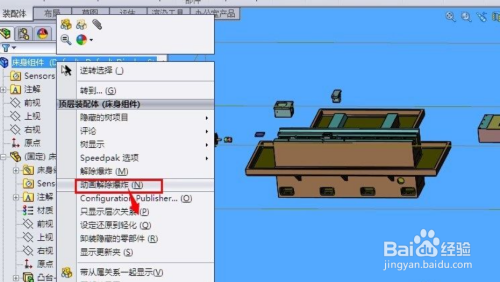

有时我们需要将装配图进行视频的演示，选择设计树中尾架装配体，并点击右键，找到”动画解除爆炸“按钮；
预览、保存动画

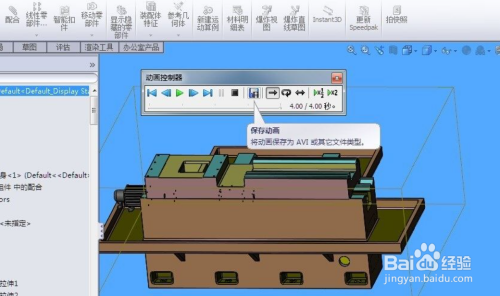

会出现动画控制器按钮，点击播放可以进行预览，预览完成后点击生成视频，并可以进行保存。
